Pose d’étiquettes enroulées sur flacons, bouteilles et pots cylindriques : précision ±1 mm, jusqu’à 45 produits par minute, produits de 20 à 150 mm de diamètre, format changé à l’écran.
Tarif sur devis selon votre configuration et vos options.
L’étiquetage enroulé, précis et sans outillage

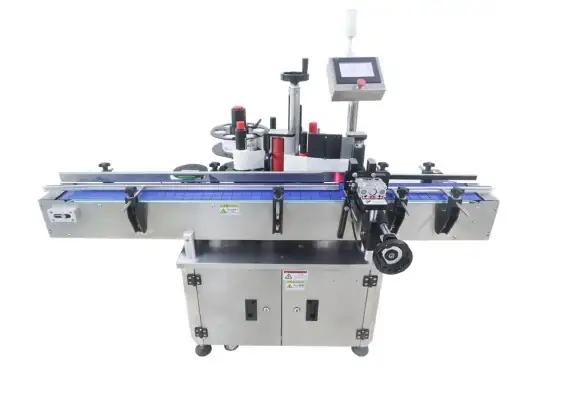

La B-18 applique une étiquette enroulée sur tout produit cylindrique amené par convoyeur. La position de pose se règle directement à l’écran tactile par moteurs pas à pas : le changement de format se fait en quelques minutes, sans outillage.
Pose précise
±1 mm, avec détection produit et détection d’étiquette indépendantes.
Changement de format rapide
Position, vitesse et temporisation saisies à l’écran ; guides réglables à la molette.
Composants de marque
Automate Mitsubishi, cellules Omron, Schneider et Panasonic, moteurs Leadshine.
Codage en ligne
Codeur jet d’encre TIJ montable sur la machine pour marquer DLC et lot à l’étiquetage.
Caractéristiques techniques
| Paramètre | B-18 |
|---|---|
| Cadence | 10 à 45 produits/min |
| Précision de pose | ± 1 mm |
| Diamètre produit | 20 à 150 mm |
| Hauteur produit | 20 à 300 mm |
| Laize étiquette | 10 à 150 mm (support) |
| Longueur étiquette | 15 à 450 mm |
| Bobine étiquettes | Ø 250 mm · mandrin 76 mm |
| Encombrement | 1 800 × 1 100 × 1 300 mm |
| Alimentation | 220 V monophasé · 50 Hz |
| Air comprimé | 0,5 à 0,8 MPa |
| Automate / écran | Mitsubishi · écran tactile WECON |
| Motorisation | Moteurs pas à pas Leadshine |
| Détection | Cellules Omron, Schneider, Panasonic |
| Structure | Inox et profilés aluminium |
| Environnement | 10 à 40 °C · 15 à 85 % HR |
Préparer l’installation
- Emprise au sol : 1 800 mm de long, 1 100 mm de large, 1 300 mm de haut ; prévoir le dégagement en entrée et en sortie de convoyeur.
- Raccordements : une prise 220 V monophasé 50 Hz et un réseau d’air comprimé sec et filtré à 0,5-0,8 MPa.
- Mise en ligne : convoyeur à bande à raccorder à vos tables d’entrée et de sortie ; guides latéraux réglés au diamètre du produit.
- Détection : cellule produit en amont du poste de pose, cellule étiquette réglée sur le support silicone.
- Réglages : position d’étiquetage, vitesse et temporisation saisies à l’écran : aucun réglage mécanique au changement de format.
- Implantation : machine sur roulettes avec pieds de calage ; sol plan et stable, 10 à 40 °C, 15 à 85 % d’humidité relative.
Options, consommables et étiquettes
Options et personnalisation : codeur jet d’encre TIJ en ligne pour le marquage DLC et lot, capteur et support de détection supplémentaires, adaptation du convoyeur et des guides à vos formats.
Étiquettes adhésives, tous types : Neotrace fournit vos étiquettes vierges ou imprimées en couleurs (papier couché, thermique direct, polypropylène, polyester et supports résistants ; adhésif permanent, repositionnable ou grand froid), en rouleau, paravent ou à la découpe, avec le mandrin et le sens d’enroulement adaptés à votre étiqueteuse.
Applications : flacons cosmétiques, bouteilles, pots, tubes, boîtes et conserves cylindriques, en agroalimentaire, cosmétique, pharmacie, chimie et produits d’entretien.
Étude d’intégration, installation et mise en service sur site
Contactez-nous pour une étude adaptée à votre ligne de production.
