Marquage jusqu’à 600 dpi de la date, de la DLC, du numéro de lot, des codes-barres, DataMatrix et UDI sur carton, plastique, métal et bois. Jusqu’à 4 têtes, 50,8 mm de hauteur d’impression et 150 m/min.
Tarifs
Codeur jet d’encre TIJ TX1Pro · TX2Pro · TX4 : à partir de 2 500 € HT
Cartouche d’origine HP45 42 ml, toutes encres : à partir de 65 € HT la cartouche
Tarifs indicatifs hors taxes, hors installation et mise en service. Nous consulter pour une étude adaptée à votre ligne.
Une impression proche de l’étiquette, sans entretien lourd

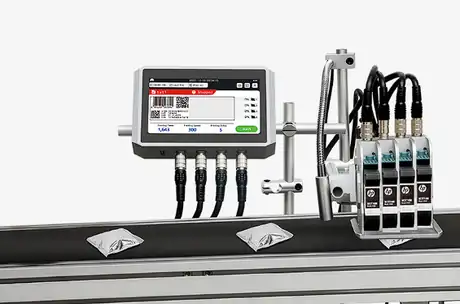

Le codeur TIJ (jet d’encre thermique) TX Pro imprime à la volée, sans contact et sans consommable mécanique, sur vos convoyeurs et vos machines de conditionnement. De 1 à 4 têtes assemblées pour marquer jusqu’à 50,8 mm de hauteur, avec une définition proche de l’étiquette imprimée.
Haute définition
Jusqu’à 600 dpi : codes 2D, DataMatrix GS1 et UDI lisibles dès la première lecture.
Zéro entretien lourd
La cartouche HP45 embarque la tête : pas de purge, pas de solvant, pas de contrat de maintenance.
Prêt en quelques minutes
Écran tactile 7 pouces 1080p, amorçage automatique, trois niveaux de mot de passe.
Piloté et supervisé
Messages transférés depuis un PC, suivi de la vitesse de ligne, colonne lumineuse d’alerte.
Caractéristiques techniques
| Caractéristique | TX1Pro | TX2Pro | TX4 |
|---|---|---|---|
| Nombre de têtes | 1 tête | 2 têtes | jusqu’à 4 têtes |
| Hauteur d’impression | 12,7 mm | 25,4 mm | 50,8 mm |
| Caractéristique | Toute la gamme |
|---|---|
| Résolution | 150, 200, 300 et 600 dpi |
| Vitesse de ligne | 150 m/min à 150 dpi · 95 m/min à 200 dpi · 70 m/min à 300 dpi · 35 m/min à 600 dpi |
| Distance de tir | 2 à 5 mm entre la buse et le produit |
| Cartouche | HP45 d’origine 42 ml à puce, tête d’impression intégrée à la cartouche |
| Encres disponibles | Aqueuse et solvant : noir, blanc, rouge, jaune, vert, bleu · invisible UV · encre UV |
| Supports marqués | Carton, papier, plastique, métal, bois, câble et gaine, tube, pierre |
| Contenus imprimables | Texte, logo, codes-barres, DataMatrix, QR, UDI, date, heure, DLC, lot, équipe, compteur, base de données |
| Interface | Écran tactile capacitif 7 pouces 1080p · transfert des messages depuis PC · réseau multi-machines |
| Connectique | Cellule ou détecteur externe · encodeur · 2 ports DB9 dont colonne lumineuse 12 V · alimentation 12 V / 4 A |
| Dimensions et poids | Contrôleur 185 × 125 × 42 mm (1 kg) · tête 156 × 110 × 150 mm (0,2 kg par tête) |
| Environnement | 0 à 45 °C (optimum 20 à 30 °C) · humidité relative 40 à 60 % |
Préparer l’installation
- Support : équerres perpendiculaires entre elles, tête perpendiculaire au sens de défilement et plan de buse parallèle à la surface à marquer.
- Distance de tir : 2 à 5 mm maximum ; régler la hauteur pour qu’aucun produit ne frotte la buse.
- Câble de tête : 1,5 m en standard, 5 m au maximum entre contrôleur et tête.
- Déclenchement : cellule photoélectrique, fibre optique, détecteur d’étiquette ou de proximité, ou signal automate (NPN NO ou PNP NC, front descendant).
- Encodeur : recommandé si la vitesse du convoyeur est irrégulière, indispensable pour l’assemblage de plusieurs têtes.
- Alimentation : adaptateur d’origine 12 V / 4 A exclusivement ; ne jamais brancher ni retirer une cartouche sous tension.

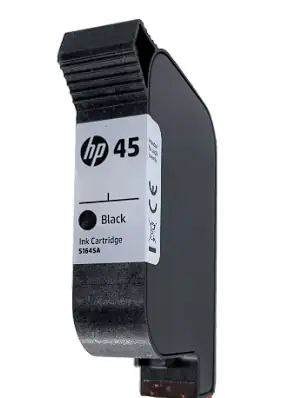

Consommables : cartouches d’encre
Cartouches HP45 d’origine 42 ml : encres aqueuses, solvant, UV et invisibles, en noir, blanc, rouge, jaune, vert et bleu. Seules les cartouches certifiées sont couvertes par la garantie.
Entretien : alterner les deux rangées de buses, essuyer la buse au chiffon non tissé, obturer la cartouche à l’arrêt. Aucun solvant de nettoyage, aucun filtre.
Applications : caisses et cartons d’expédition, sachets et étuis, bouteilles et flacons, profilés, câbles et gaines, pièces métalliques et bois : marquage DLC, DLUO, lot et traçabilité agroalimentaire, cosmétique, pharmaceutique et industrielle.
Étude d’intégration, installation et mise en service sur site
Contactez-nous pour une étude adaptée à votre ligne de production.
