Impression de la DLC, du numéro de lot, des codes-barres et DataMatrix sur films souples, en agroalimentaire, cosmétique et pharmacie. 300 dpi, jusqu’à 600 mm/s, ruban jusqu’à 800 m, sans air comprimé.
Tarifs

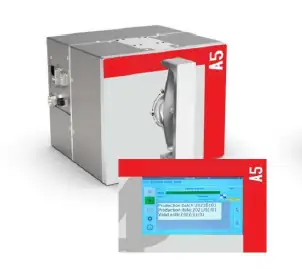

Codeur TTO A5 / A3, transfert thermique 300 dpi : à partir de 5 500 € HT

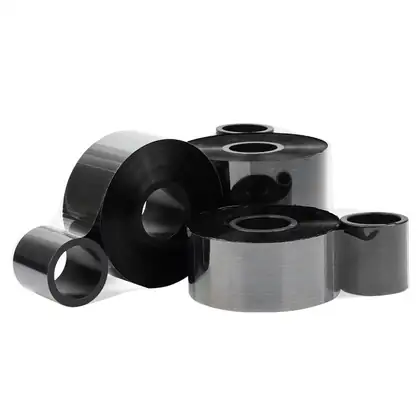

Film transfert thermique, tous supports d’emballage : à partir de 5,53 € HT la bobine
Tarifs indicatifs hors taxes, hors installation et mise en service. Nous consulter pour une étude adaptée à votre ligne.
Le marquage net et durable des emballages souples
Le codeur à transfert thermique (TTO) A5 et A3 s’intègre directement sur vos ensacheuses verticales, horizontales, flowpack et operculeuses pour imprimer à la demande les mentions variables sur film souple. Construction entièrement métallique, 300 dpi, modes intermittent et continu, sans consommable solvanté ni air comprimé.
Qualité constante
Détection automatique de la tension et de la fin de ruban, contrôle de surchauffe et de rupture.
Coût maîtrisé
Modes d’économie de ruban (décalé, radial, retour) et rubans jusqu’à 800 m.
Intégration rapide
Sens d’impression gauche ou droit sans pièce supplémentaire, pilotage Ethernet, RS-232 ou automate.
Hygiène atelier
Boîtier métallique nettoyable à l’alcool isopropylique, aucune encre liquide.
Caractéristiques techniques
| Caractéristique | TTO A5 | TTO A3 |
|---|---|---|
| Largeur d’impression | 53 mm | 32 mm |
| Zone imprimée (intermittent / continu) | 53 × 75 mm / 53 × 300 mm | 32 × 75 mm / 32 × 300 mm |
| Dimensions (L × l × H) | 192 × 210 × 180 mm | 170 × 210 × 180 mm |
| Caractéristique | A5 et A3 |
|---|---|
| Résolution / vitesse | 300 dpi · continu 50 à 600 mm/s · intermittent 100 à 500 mm/s |
| Ruban | Largeur 20 à 55 mm · longueur jusqu’à 800 m · résine ou cire-résine |
| Supports compatibles | PET, PE, OPP, BOPP, CPP, PA et films complexes |
| Codes imprimables | ITF, Code 39/128, EAN 8/13/128, UPC A/E, RSS, PDF417, DataMatrix, QR Code |
| Données variables | Heure et date réelles, DLC/DLUO à calcul automatique, lot, compteur, texte, logo |
| Électronique | Processeur RISC 32 bits · 256 Mo de mémoire · 512 Mo de stockage |
| Connectivité | Ethernet RJ-45 10/100/1000 · RS-232 (DB9) · USB 2.0 type A · E/S automate (DB15) |
| Alimentation | 200 à 240 V CA · 4,0 A · 50/60 Hz · aucune alimentation en air comprimé |
| Environnement / tête | 0 à 40 °C · durée de vie de la tête d’impression supérieure à 50 km |
Préparer l’installation
- Fixation : 8 trous taraudés M6 × 8 mm en face supérieure ; utiliser 4 trous symétriques, vis engagées sur 4,5 à 5,5 mm. Bâti rigide impératif.
- Dégagements : environ 60 mm à la sortie des câbles ; 100 mm (A5) ou 60 mm (A3) côté cassette pour le changement de ruban.
- Réglage tête : entrefer tête / contre-rouleau de 2 mm, tête parallèle au rouleau ; en continu, tête 1 mm en avant du sommet du rouleau.
- Déclenchement : contact sec fermé à l’impression ou signal 24 V CC issu d’un capteur NPN.
- Mode continu : codeur incrémental obligatoire pour asservir la vitesse du film (prise aviation 5 broches).
- Pilotage : PC, automate ou ensacheuse via Ethernet ou RS-232, protocole personnalisable ; E/S défaut, alarme et prêt sur DB15.
- Sécurité : ne jamais faire fonctionner la machine capot déposé ; couper l’alimentation avant toute intervention.
Maintenance et consommables
- Quotidien : contrôle et nettoyage de la tête au tampon imbibé d’alcool isopropylique, tête refroidie ; vérification du cheminement et de l’absence de plis du ruban.
- Mensuel : état des bobines et aimants de détection, courroie et rail du chariot de tête, propreté du contre-rouleau, mire de contrôle.
- Consommables : ruban transfert thermique et tête d’impression uniquement, aucun solvant ni cartouche.
Applications : ensachage vertical et horizontal, flowpack, operculage de barquettes, doypacks et sachets : marquage DLC, DLUO, lot, heure de production et traçabilité agroalimentaire, cosmétique et pharmaceutique.
Étude d’intégration, installation et maintenance sur site
Contactez-nous pour une étude adaptée à votre ligne de production.
